介紹:
產品說明:
SWP-T51系列差壓變送器采用世界xj****技術開 發制造的具有******性能的新型差壓變送器,采用******密封的δ室作為傳感元件
,無機械運動部件從而 提高了可靠性
。差壓變送器可以準確地測量低表壓、 真空
、液位
、比重和流量。廣泛應用于石油
、化工
、 紡織、電力
、食品
、造紙、藥業等工業領
。
技術特點
精度高
,穩定性好
二線制。
小型化
二線制。
小型化
,重量輕
,堅固抗振
量程,零點外部連續可調
無機械運動部件
量程,零點外部連續可調
無機械運動部件
,工作可靠
,維護簡便
單向過載保護特性好
全系列統一結構,零部件互換性強
防爆結構,全天候使用
工作原理
被測介質的高低壓力分別進入測量元件的高低壓室
單向過載保護特性好
全系列統一結構,零部件互換性強
防爆結構,全天候使用
工作原理
被測介質的高低壓力分別進入測量元件的高低壓室
,作用于隔離膜片上
,填充液把兩隔離膜片的壓
力信號傳送到中心測量膜片上,中心測量膜片是一個張緊的彈性元件
力信號傳送到中心測量膜片上,中心測量膜片是一個張緊的彈性元件
,作用在其上的兩側壓力差使中心 測量膜片產生一個對應于壓力差的變形
,其變形位移與所測壓力差成正比,這個位移使電容極板產生相應的電容變化
,電子線路檢測到這一電容變化并放大轉換成對應的電流信號
。如果低壓室通大氣,高壓室接被測介質這時就可測得介質的相對壓力
。同樣
,如果低壓室為真空,高壓室接被測介質這時就可測得介質的******壓力
。
電路原理
電氣連接
技術參數
測量介質 液體
電路原理
電氣連接
技術參數
測量介質 液體
、氣體和蒸氣
測量范圍 0-0.16KPa至0-40MPa
工作電壓 12-45 V DC(一般使用24 V DC)
輸出信號 4-20 mA DC
防爆等級 隔爆型ExdⅡBT5
本質安全型ExiaⅡCT6
量程和零點 外部連續可調
正負遷移 正向***大遷移率為***小校調量程的500%
負向***大遷移率為***小校調量程的600%
阻尼 充硅油時,0.25~1.67 S連續可調
啟動時間 2 S
溫度范圍 環境溫度-20~85℃
介質溫度-40~100℃(法蘭式充高溫硅油時15~315℃)
貯存溫度-40~100℃
精度 0.2 0.5
溫度影響 ±0.2%/10K
靜壓影響 微差壓≤±10%
差壓 ≤±0.5%
高靜壓≤±2.0%
結構材料 隔離膜片 不銹鋼316L 哈氏合金C276 蒙耐爾合金 鉭
排放閥 不銹鋼316L 哈氏合金C276 蒙耐爾合金 鉭
法蘭和接頭 碳鋼鍍鎳 不銹鋼316L 哈氏合金C276 蒙耐爾合金
O型密封圈 氟橡膠 丁腈橡膠 灌充液 硅油或惰性油
螺栓 碳鋼鍍鎳 外殼 鋁合金 防護等級IP65
引壓連接件 法蘭NPT1/4中心距54mm
接頭NPT1/2或M20×1.5陽螺紋
球錐面密封
測量范圍 0-0.16KPa至0-40MPa
工作電壓 12-45 V DC(一般使用24 V DC)
輸出信號 4-20 mA DC
防爆等級 隔爆型ExdⅡBT5
本質安全型ExiaⅡCT6
量程和零點 外部連續可調
正負遷移 正向***大遷移率為***小校調量程的500%
負向***大遷移率為***小校調量程的600%
阻尼 充硅油時,0.25~1.67 S連續可調
啟動時間 2 S
溫度范圍 環境溫度-20~85℃
介質溫度-40~100℃(法蘭式充高溫硅油時15~315℃)
貯存溫度-40~100℃
精度 0.2 0.5
溫度影響 ±0.2%/10K
靜壓影響 微差壓≤±10%
差壓 ≤±0.5%
高靜壓≤±2.0%
結構材料 隔離膜片 不銹鋼316L 哈氏合金C276 蒙耐爾合金 鉭
排放閥 不銹鋼316L 哈氏合金C276 蒙耐爾合金 鉭
法蘭和接頭 碳鋼鍍鎳 不銹鋼316L 哈氏合金C276 蒙耐爾合金
O型密封圈 氟橡膠 丁腈橡膠 灌充液 硅油或惰性油
螺栓 碳鋼鍍鎳 外殼 鋁合金 防護等級IP65
引壓連接件 法蘭NPT1/4中心距54mm
接頭NPT1/2或M20×1.5陽螺紋
球錐面密封
,帶接頭時中心距50.8
、54、57.2mm
信號線連接孔G1/2
重量 約5.4Kg
信號線連接孔G1/2
重量 約5.4Kg
產品系列規格
序號
|
名稱
|
型號
|
測量范圍
|
***大工作壓力(MPa)
|
精度等級
|
1
|
基本性差壓變送器
|
SWP-51DP
|
0-1~6KPa
|
6.9
|
0.2
|
0-6 KPa ~1MPa
|
14
|
0.5
|
|||
2
|
高靜壓型差壓變送器
|
SWP-T51HP
|
0-6 KPa ~2.5MPa
|
32
|
0.25
|
0.5
|
|||||
3
|
微差壓型差壓變送器
|
SWP-T51DR
|
0-125~1250Pa
|
6.0
|
0.5
|
4
|
差壓流量變送器
|
SWP-T51DL
|
0-1~6KPa
|
6.9
|
0.25
|
0-6~250KPa
|
14
|
0.5
|
|||
5
|
遠傳差壓變送器
|
SWP-T51DP
|
0-6~250KPa
|
|
0.5
|
遠傳壓力變送器
|
SWP-T51GP
|
0-0.16~10MPa
|
|||
6
|
相對壓力變送器
|
SWP-T51GP
|
0-1KPa~40MPa
|
|
0.25
|
0.5
|
|||||
7
|
******壓力變送器
|
SWP-T51AP
|
0-6KPa~10MPa
|
|
0.25
|
0.5
|
|||||
8
|
液位變送器
|
SWP-T51LT
|
0-6KPa~1MPa
|
2.5
|
0.25
|
0.5
|
變送器型號命名
型號
|
代碼
|
說明
|
|||||||
SWP-T51
|
□
|
□
|
□
|
□
|
□
|
||||
品種
|
DP
|
差壓變送器 | |||||||
HP
|
高靜壓差壓變送器 | ||||||||
DP
|
微差壓變送器 | ||||||||
DL
|
√ΔP差壓流量變送器 | ||||||||
AP
|
******差壓變送器 | ||||||||
GP
|
壓力變送器 | ||||||||
LT
|
法蘭式差壓變送器 | ||||||||
DP/GP
|
遠傳差壓 、壓力變送器 |
||||||||
量程范圍
|
2
|
0-125~1250Pa | |||||||
3
|
0-1~6KPa | ||||||||
4
|
0-6~40KPa | ||||||||
5
|
0-40~250KPa | ||||||||
6
|
0-0.16~1MPa | ||||||||
7
|
0-0.4~2.5MPa | ||||||||
8
|
0-1.6~10MPa | ||||||||
9
|
0-6~25MPa | ||||||||
0
|
0-10~40MPa | ||||||||
輸出
|
E
|
4~20mA DC | |||||||
F
|
4~20mA DC(DR專用) | ||||||||
J
|
4~20mA DC 輸出為√ΔP | ||||||||
S
|
智能 | ||||||||
結構材料
|
|
法蘭接頭
|
排氣/排氣閥
|
隔離膜片
|
灌充液體
|
||||
22
|
316不銹鋼
|
316不銹鋼
|
316不銹鋼
|
硅油
|
|||||
23
|
316不銹鋼
|
316不銹鋼
|
哈氏合金C-276
|
||||||
24
|
316不銹鋼
|
316不銹鋼
|
蒙乃爾
|
||||||
25
|
316不銹鋼
|
316不銹鋼
|
鉭
|
||||||
33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C-276
|
||||||
35
|
哈氏合金C
|
哈氏合金C
|
鉭
|
||||||
44
|
蒙乃爾
|
蒙乃爾
|
蒙乃爾
|
||||||
附加功能
|
M1
|
0-100%線性指示 | |||||||
M2
|
0-100%平方根指示數 | ||||||||
M3
|
31/2LCD數字顯示器 | ||||||||
B1
|
管裝彎支架 | ||||||||
B2
|
板裝彎支架 | ||||||||
B3
|
管裝平支架 | ||||||||
D1
|
壓力室泄放閥位于上部 | ||||||||
D2
|
壓力室泄放閥位于下部 | ||||||||
不注
|
NPT1/2錐管陰螺紋連接塊 | ||||||||
C1
|
NPT1/2引壓接頭 、后部焊接Φ14引壓管 |
||||||||
C2
|
M20×1.5丁字形陽螺紋連接塊 | ||||||||
C2
|
M20×1.5丁字形螺紋連接塊另加丁字形接頭 | ||||||||
D
|
隔爆型 Exd Ⅱ BT4 | ||||||||
I
|
本安型 Exia Ⅱ CT6 |
- 打印本文
- 關閉本頁
- 瀏覽:
上一篇:SWP-TLD系列 直裝式靜壓液位變

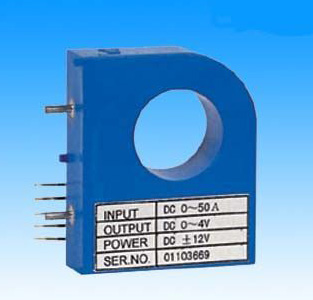

下一篇:HSD-1電流傳感器
