、＋15V時，RL≤300Ω
；
電壓：RL≥2kΩ
h） 工頻耐壓：輸入/輸出/外殼間：AC 2kV/min
i） 絕緣電阻： ≥20MΩ
j） 沖擊電壓： 5kV/1.2-50μs（峰值）
k） 工作環(huán)境：溫度:-10～50℃ 濕度:10～90%（無凝露）
l） 貯藏條件：溫度:-40～70℃ 濕度:10～95%（無凝露）
m） 外形尺寸：
YWD-I、YWD-U型： 55 mm×75 mm×120mm3
YWD-3I、YWD-3U型： 110 mm×75 mm×120mm
YWE-I、 YWE-U型： 42mm×75 mm×70mm
YWE-3I、YWE-3U型： 110 mm×75 mm×70mm
YWF-I、 YWF-3U型： 104 mm×31 mm×77mm
YWL-I（3I）、 YWL-U（3U）型： 75 mm×22.5mm×100mm
五、接線圖

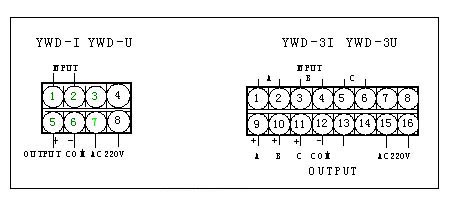

1、YWD系列單交流電流（電壓）/三組合交流電流（電壓）變送器

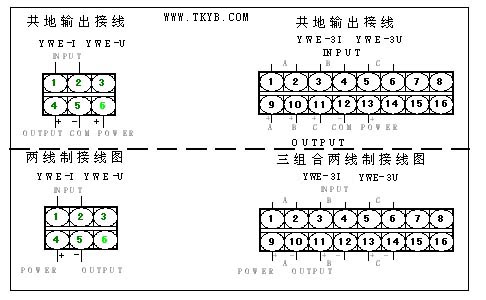

2. YWE系列單交流電流（電壓）/三組合交流電流（電壓）變送器
3. YWF系列單交流電流（電壓）變送器
YWF-I YWF-U

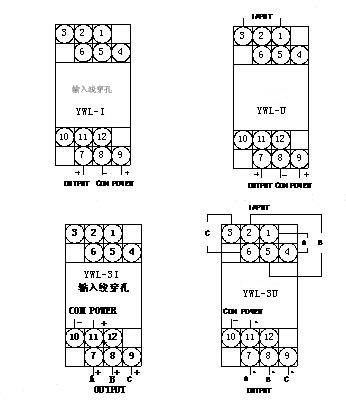

4. YWL系列單交流電流（電壓）/三組合交流電流（電壓）變送器
注： 1、YWF
、YWL系列交流電流變送器輸入線從變送器外殼設置的穿孔穿過，不分極性
。
2、YWD、YWE系列電流變送器只允許通過小于10A的電流
，超過10A時
，只能選擇YWF-I型產品。
六 、產品調試
1 、 YWD、YWE單交流電流
、電壓變送器：找到對應于變送器面板上相應的ZERO和CAL兩個調試孔
，其內的兩個電位器分別為零點和滿度調校電位器，調校時用小螺絲刀慢慢旋轉至所需精度即可
。
2、 YWD、YWE三組合交流電流、電壓組合變送器：找到對應于變送器面板上相應的ZEROA
、CALA、ZEROB
、CALB
、和ZEROC、CALC六個調試孔
，其內的電位器分別為A
、B、C三路的零點和滿度調校電位器
，調校時用小螺絲刀慢慢旋轉至所需精度即可
。
七、 安裝
YWD、YWE系列采用DIN導軌和螺釘兩種安裝方式
，導軌寬度為35mm。螺釘大小為M4×12和M3×12
。YWF
、
YWL采用DIN導軌安裝，導軌寬度為35mm。
八、 定貨須知
簽定訂貨合同時請詳細寫明所需的型號、規(guī)格，對應所選擇的型號按下列格式將代號填入
，特殊規(guī)格用文字
說明。

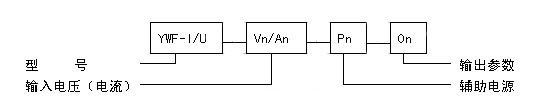

例1：YWF-I-A4-P1-O1
YWF-I型有源單交流電流變送器
輸 入：AC 0～30A
輔助電源：DC 24V±15%
輸 出：DC 0～5V
例2：YWD-3U-V3-P3-O4
YWD-3U型有源三電壓組合變送器
輸 入：AC 0～300V
輔助電源：AC 220V±15%
輸 出：DC 4～20mA
九、 注意事項
1、 輸入、輸出 、輔助電源接線須***正確
，不能錯位。
2 、 使用環(huán)境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在
，海拔高度小于2500米。
3 、 產品出廠時已調校好零點和精度
，請勿隨意調整。

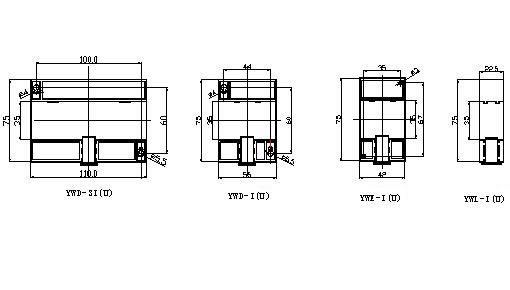

十 、安裝尺寸（底部視圖）
